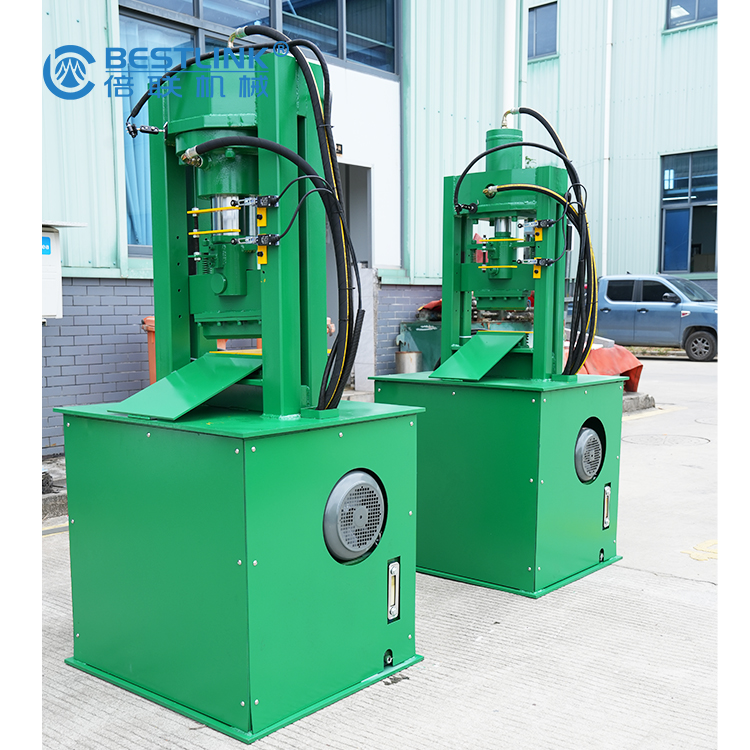

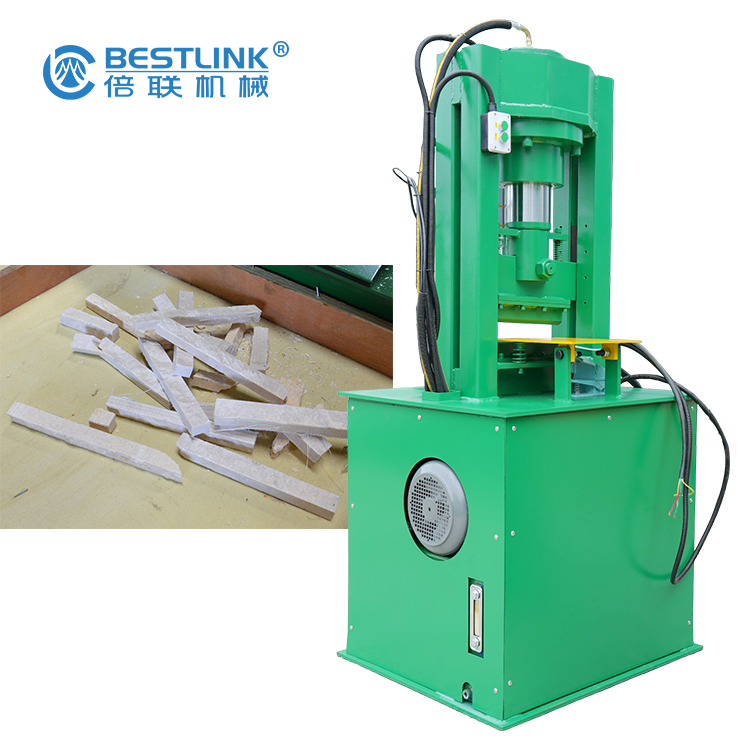

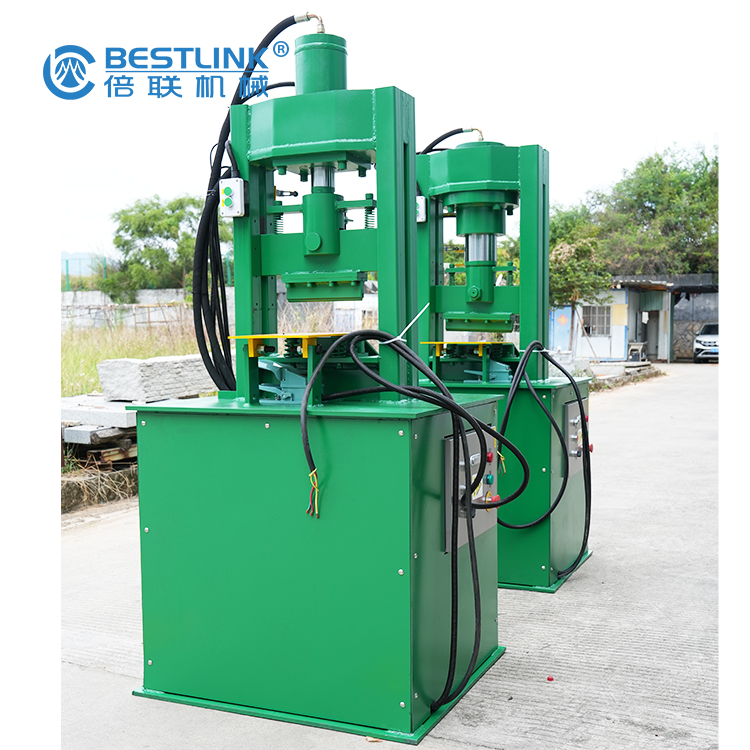

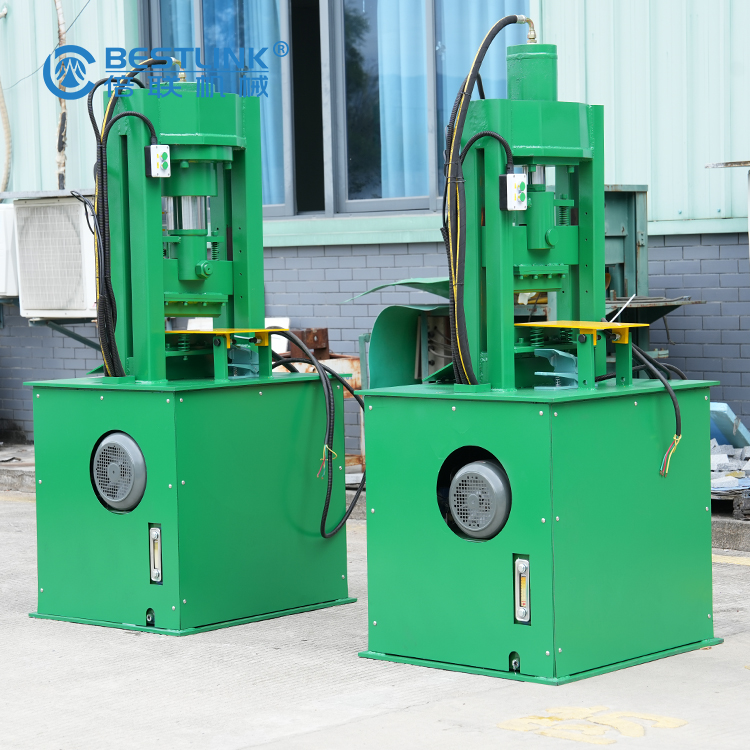

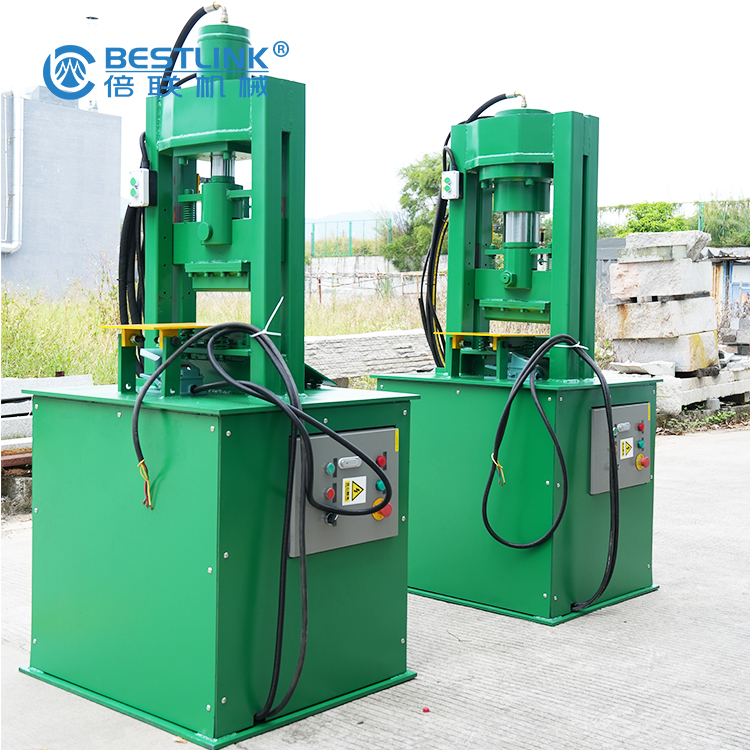

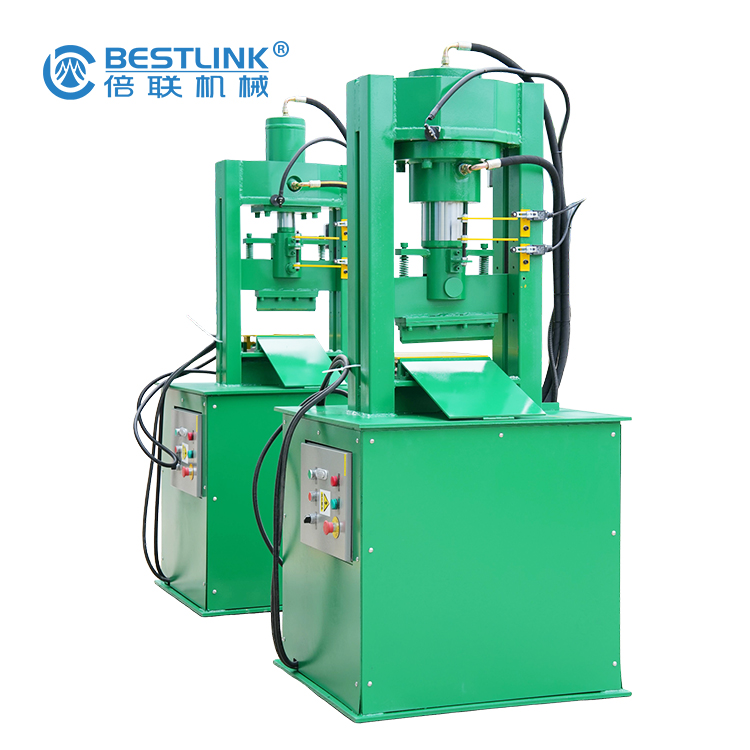

Машина для раскалывания мозаичного камня
BESTLINK
MS-12 – идеальная машина для раскалывания песчаника, сланца и мрамора на мозаичный камень и небольшие полоски. Он обладает стабильной структурой и высокой расщепляющей способностью. Благодаря плавающим основным балкам он может максимально компенсировать наклон поверхности камня, чтобы равномерно распределить силу раскалывания и сделать поперечное сечение ровным.
Нож для колки сварен из специально изготовленной легированной стали с высокой износостойкостью. В гидравлических компонентах используются высококачественные детали отечественного производства, обладающие сверхнадежностью, безопасностью и длительным сроком службы.
Структура МС-12
Машина состоит из верхней половины станка для расколотого камня и нижней части гидравлической насосной станции, электрического блока управления, гидравлических трубопроводов и т. д. Это мостового типа с рабочим столом, гидравлическим цилиндром, балкой и разделяющим ножом в верхней половине.
Принцип работы MS-12

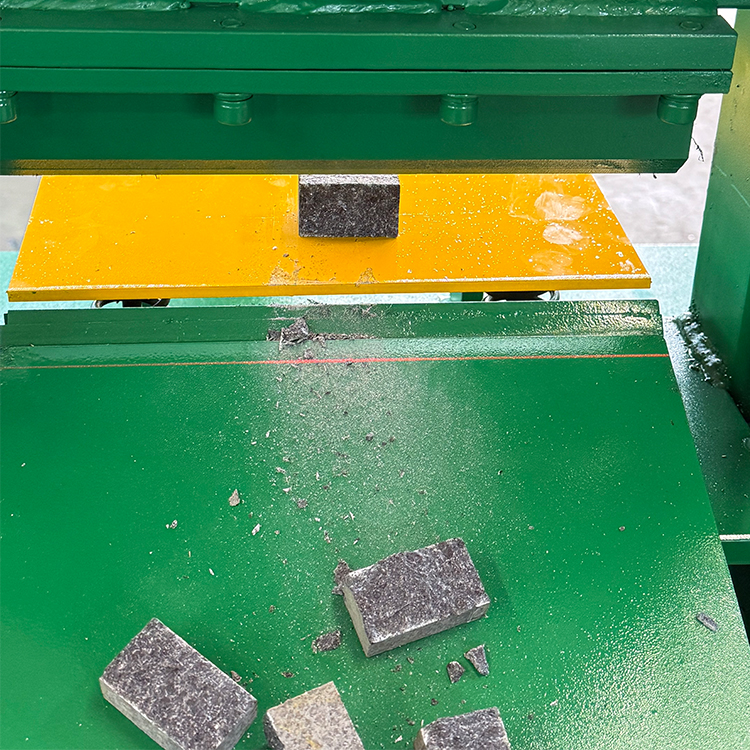

Через цилиндр гидравлический насос обеспечивает мощность, толкающую балку и нож вниз, и порода будет раздавлена или частично деформирована, когда клиновой нож начнет входить в нее. При быстром увеличении мощности до некоторого критического значения произойдет скачковое разрушение, то есть в местах контакта произойдет сдвиговое разрушение, а на его краях возникнут радиальные растягивающие напряжения, в результате чего при взаимодействии верхнего и нижнего разрезных ножей хрупкая порода растрескивается в продольном направлении.
Принцип работы гидравлической системы
Гидравлическая система в основном состоит из гидравлического насоса, масляного цилиндра, труб высокого давления и деталей регулирующего клапана. Гидравлический насос обеспечивает подачу масла в систему трубопроводов, предохранительный клапан регулирует давление масла, а гидравлическое давление подается в полость штока цилиндра через гидравлические трубопроводы и клапан регулирования направления, которые толкают поршень цилиндра, перемещаясь вниз. Поршень цилиндра приводит в движение шток поршня вместе с балкой и ножом для раскола, чтобы завершить работу по расколке. После этого масло подается в штоковую камеру цилиндра, затем балка и разрезной нож перемещаются вверх, завершая один рабочий цикл.
Спецификация раздельной облицовочной машины
| Модель | МС-5Х | МС-12 | МС-40 |
|---|---|---|---|
| Раскалывающая сила | 5 | 12 | 40 |
| Макс. ширина плетения (мм) | 120 | 2400 | 300 |
| Макс. высота плетения (мм) | 100 | 100 | 150 |
| Источник питания | Гидравлический 1 кВт | Гидравлический 3 кВт | Гидравлический 5,5 кВт |
| Общий размер (см) | 90*60*140 | 500*600*1800 | 700*800*1700 |
| Вес (кг) | 235 | 210 | 350 |
